Производители предлагают множество карбоновых приборов для обогрева. Внешний вид, мощность, стоимость и другие характеристики устройств могут легко запутать неискушенного покупателя. Разобраться в том, как выбрать карбоновый обогреватель, максимально удовлетворяющий все потребности, несложно. Достаточно немного ближе познакомиться с этим типом приборов.

Содержание статьи:

Конструкция карбонового нагревательного элемента

Желание потребителя купить прибор для обогрева, который бы не пересушивал воздух, хорошо согревал, использовал минимальное количество энергии – осуществимо. Эти требования способен выполнить карбоновый обогреватель. Основой прибора служит карбоновый нагревательный элемент.

Карбон – это углерод, из которого изготовлены нити, служащие основой обогревателя. Они закручены в спираль, помещенную в вакуумную трубку из закаленного стекла. Толщина спирали зависит от мощности прибора – чем выше мощность, тем плотнее и длиннее будет углеродная нить.

Карбоновое волокно

Нити из углеродного волокна являются основой карбонового обогревателя. Они плотно переплетены между собой, образуя своеобразную ленту, закрученную в спираль

Этот тип нагревателя способен выдавать длину инфракрасных лучей 1800-2400 нанометров, обладая при этом отрицательным температурным коэффициентом. Это значит, что при увеличении температуры ему понадобится меньшее количество электроэнергии.

Карбоновые спирали

Карбоновые нити, составляющие спираль обогревателя, имеют разную длину. Толщина спирали и частота повторения секций зависит от предполагаемой мощности прибора

Спираль из карбона, заключенная в вакуумную трубку, при нагревании не перегорает. Это существенное преимущество перед вольфрамовыми нагревательными элементами. Такая особенность позволяет использовать нагреватель длительное время, придерживаясь правил эксплуатации прибора, содержащего углеродную нить.

Устройство и принцип работы карбонового прибора

Приборы, функционирующие благодаря нагреву карбоновой спирали, отличаются рабочими характеристиками, внешним видом, материалом изготовления. Общим является устройство приборов. Основа – трубка с углеродными нитями, закрученными в спираль. Это нагревательный элемент. В зависимости от мощности прибора и его модели таких трубок может быть 2, 3 и более.

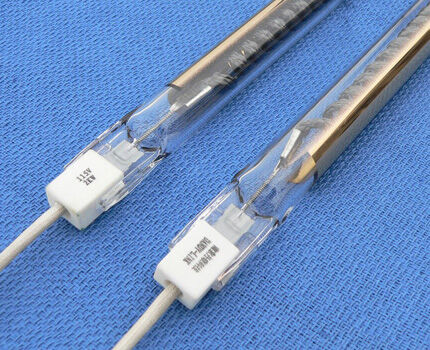

Вакуумная трубка

Вакуумные трубки с карбоновым нагревательным элементом имеют различную форму, которая зависит от производителя. Общее у них – составные компоненты – карбоновые нити, заключенные в безвоздушную среду стеклянного футляра

Карбоновый нагреватель заключен в корпус с отражателем из анодированного алюминия. От внешнего мира, в целях безопасности, трубка ограждена решеткой. В зависимости от модели, прибор может обладать пультом управления, подставкой с функцией вращения, встроенным температурным датчиком, управление которым происходит посредством поворотного регулятора.

После включения устройства в сеть по углеродным нитям проходит электрический ток, нагревая их. Происходит длинноволновое инфракрасное излучение, свободно проникающее сквозь стекло. Вреда от него нет, ведь «carbone» — «углерод» по сути своей, тот же уголь.

Основная особенность излучаемого тепла в том, что оно нагревает предметы, находящиеся в поле действия. Воздух, контактирующий с прибором и предметами, начинает нагреваться уже от предметов, получивших свою порцию тепла.

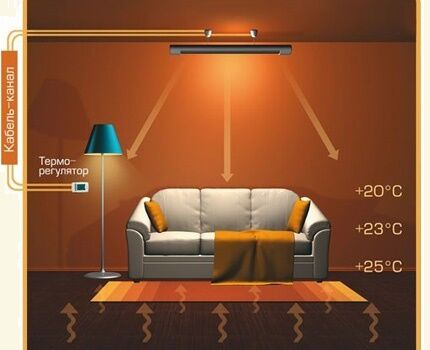

Как инфракрасный карбоновый обогреватель распределяет тепло

Тепло, излучаемое карбоновым нагревателем, не используется для нагрева воздуха. Оно целенаправленно идет на подогревание предметов, находящихся в рабочей зоне. И только потом нагретые предметы делятся теплом с окружающим воздухом

Инфракрасные лучи, попадая на поверхность предметов и человеческого тела, прогревают на глубину до 2,5 см. Нагрев происходит с одной стороны – от обогревателя. Рабочая площадь зависит от мощности прибора. В среднем, 100 Вт способны распространять тепло на площадь, равную 1 м2. Но этот показатель во многом зависит от модели прибора – некоторые производители гарантируют при мощности 900 Вт площадь обогрева 20 м2.

Изоляция спирали

Ленты из карбонового волокна надежно изолированы в вакуумной среде. Это позволяет полностью защитить. В работу нагревательного элемента исключено вмешательство инородных предметов

Нагревательный элемент является самой надежной частью устройства. Прочные нити углерода, составляющие карбоновую спираль, могут работать 100 000 часов и более. Единственная проблема – вакуумная кварцевая трубка. Хотя используется закаленное стекло, риск его повреждения достаточно высок. Именно стекло считается самой уязвимой деталью прибора и основным недостатком.

С другой стороны, сплетение углеводородных нитей, надежно запаянное в вакуумной емкости, ограждено от внешнего воздействия – микрочастиц пыли, капелек воды, случайного попадания посторонних предметов.

Разновидности карбоновых нагревателей

Для инфракрасных карбоновых обогревателей характерны самые разные формы, габариты, вес, мощность и стоимость. Эти характеристики обусловлены особенностью конкретной модели. Основным критерием классификации карбоновых приборов можно назвать способ установки или монтажа. Все обогреватели этого типа можно поделить на такие группы:

  • настенные;
  • потолочные;
  • напольные.

В отдельную группу можно выделить плоские устройства пленочного типа, также использующие в качестве нагревательного элемента карбон. Они могут монтироваться на стену, потолок или пол.

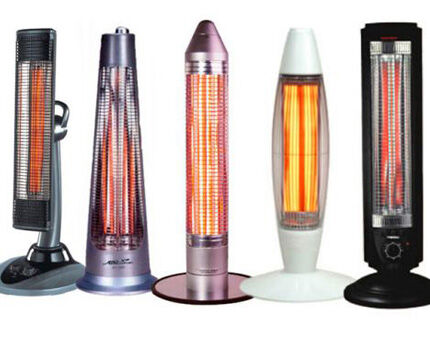

Разновидности нагревателей

Производители оборудования для обогрева предлагают самые различные варианты. Самые мобильные и компактные из низ – напольные модели. Их можно расположить в любой комнате своего дома, ведь работа приборов никак не привязана к конкретному месту расположения

Каждая из этих групп говорит сама за себя – способ монтажа или установки у них кардинально отличается. От этого напрямую зависит их эффективность и места использования.

Обогреватели карбонового типа можно устанавливать в квартире, на даче, в частном доме, в автомобиле, на летних площадках кафе, в производственных помещениях с высокими потолками, в офисе. Если же располагать нагреватель на улице, то следует учитывать, что площадь нагрева в этом случае будет в 2-2,5 раза меньше, чем внутри здания.

Галерея изображений

Фото из

Мобильные обогревательные приборы

По типу установки и крепления обогреватели подразделяются на мобильные и стационарные. Мобильные предназначены для решения локальных задач

Мобильные обогревательные приборы

Варианты использования переносных приборов

Переносные инфракрасные обогреватели устанавливаются на пол или на входящий в комплектацию штатив. Мощность их уступает стационарным системам

Варианты использования переносных приборов

Стационарно установленные ИК обогреватель

Стационарно устанавливаются потолочные системы и большинство настенных приборов. Мощность стационарных обогревателей существенно выше, чем у мобильных

Стационарно установленные ИК обогреватель

Эксплуатация стационарных обогревателей

Стационарно устанавливаемые обогреватели применяются как для локального обогрева, так и для общего. С успехом справляются с поддержанием температуры в малоэтажных домах

Эксплуатация стационарных обогревателей

Мобильные обогревательные приборы

Мобильные обогревательные приборы

Варианты использования переносных приборов

Варианты использования переносных приборов

Стационарно установленные ИК обогреватель

Стационарно установленные ИК обогреватель

Эксплуатация стационарных обогревателей

Эксплуатация стационарных обогревателей

Характеристика настенных приборов

Основное преимущество настенных моделей карбоновых обогревателей – экономия жилого пространства. Благодаря тому, что у нагревателя предусмотрены специальные крепления для монтажа на стену, его можно разместить даже в малогабаритной квартире без ущерба для жителей. Ведь, когда каждый сантиметр комнаты важен, то настенная конструкция будет самым разумным вариантом нагревательного прибора.

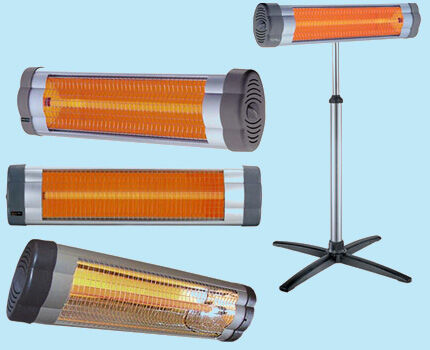

Настенная конструкция

Настенный инфракрасный обогреватель способен не только обогревать жителей квартиры, но и незаметно вписаться в интерьер. Выбрав наиболее удачную модель прибора, можно, таким образом, привнести в дизайн комнаты своеобразную изюминку

В устройстве настенного нагревателя нет никаких особенностей. Установить его можно своими силами, не прибегая к услугам специалистов. Крепления, предусмотренные производителем, надежные. Они способны выдержать прибор, имеющий столь незначительный вес – до 4 кг.

Стоимость настенной модели во многом зависит от известности производителя и его репутации на рынке. Также, на цену прямо влияет мощность прибора, гарантийный срок обслуживания, дополнительные функции и возможности, предусмотренные разработчиками устройства.

Галерея изображений

Фото из

Инфракрасные обогреватели в виде картины

ИК приборы с внешней стороной, украшенной четким фотоизображением, выполняют эстетическую и обогревательную функции

Инфракрасные обогреватели в виде картины

Конструктивная специфика обогревателей-картин

Изображение наносится на стеклопластиковые пластины, оснащенные ультратонким карбоновым нагревательным элементом

Конструктивная специфика обогревателей-картин

Применение приборов с декоративной поверхностью

Выполненные в виде ярких постеров приборы служат только для локального отопления из-за незначительной производительности

Применение приборов с декоративной поверхностью

Мобильность обогревателей за счет легковесности

Относятся они к настенной разновидности обогревателей, но благодаря легкому весу и простоте крепления могут свободно перемещаться из одного помещения в другое

Мобильность обогревателей за счет легковесности

Инфракрасные обогреватели в виде картины

Инфракрасные обогреватели в виде картины

Конструктивная специфика обогревателей-картин

Конструктивная специфика обогревателей-картин

Применение приборов с декоративной поверхностью

Применение приборов с декоративной поверхностью

Мобильность обогревателей за счет легковесности

Мобильность обогревателей за счет легковесности

Для правильной установки настенного обогревателя нужно определить, какие предметы должны находиться в его рабочей зоне. Целесообразно монтировать прибор так, чтобы у него был максимальный угол обзора. Также, нужно иметь ввиду, что в случае выбора неудачного места, придется его перевешивать. Для таких моделей важно, чтобы был в комплекте пульт управления.

Основным недостатком настенных карбоновых устройств является сложность обслуживания. Так, чтобы вытереть пыль, нужно к нему еще добраться. Второе – это более высокая стоимость, сравнительно с напольными вариантами. Это обусловлено наличием обязательных функций по регулировке температурного режима и мощности работы прибора посредством пульта управления.

Настенная конструкция_2

Инфракрасный прибор, расположенный высоко над головой, будет находиться на безопасном расстоянии от маленьких детей. Конечно, чтобы вытереть с него пыль, придется приложить усилия

С другой стороны, место монтажа, находящееся выше головы, некоторые потребители считают одним из преимуществ. Именно настенные и потолочные модели весьма востребованы среди семей с детьми. Удобно, что прибор находится вне зоны доступа ребенка.

Потолочные карбоновые устройства

Карбоновые обогреватели можно устанавливать на потолок. Производители предлагают различные модели, которые можно смело интегрировать в любой интерьер без ущерба для него. Есть варианты, монтируемые в конструкцию подвесного потолка.

Перед установкой потолочных карбоновых нагревателей важно правильно рассчитать требуемую мощность и выбрать места их монтажа. Такие варианты чаще всего используют для обогрева производственных помещений с высокими потолками. Здесь подойдут модели большой мощности, имеющие не один нагревательный элемент.

Небольшие приборы 800-2500 Вт устанавливают в качестве дополнительного отопительного оборудования в загородных домах. Это очень удобно – буквально через 10 секунд после включения он начинает работать, согревая озябших гостей и предметы мебели, на которых они устроились.

Потолочная модель

Потолочные модели легко монтируются и выглядят достойно. Их можно использовать не только для дома, но и для обогрева посетителей кафе и ресторанов

При использовании потолочных обогревателей не стоит размещать слишком близко предметы, приборы, имеющие пластиковый корпус, ткани. Из-за чрезмерного нагревания пластика может появиться неприятный запах.

Потолочный прибор, оборудованный таймером и терморегулятором, способен поддерживать комфортный температурный режим, настроенный однажды пользователем. Также, существуют модели, умеющие запоминать несколько вариантов температурных режимов.

Потолочная модель_2

Карбоновый потолочный обогреватель можно устанавливать прямо в конструкцию подвесного потолка. Все зависит от модели. Бывают варианты, полностью сливающиеся по цвету с материалом потолка

Карбоновые приборы не пересушивают воздух, ведь нагревательный элемент прямо не контактирует с воздухом. Поэтому в помещениях с такими обогревателями не придется беспокоиться о дополнительном увлажнении.

Особенности напольных обогревателей

Наиболее распространенные модели карбоновых обогревателей – напольные. Они бывают самых различных размеров и форм – все зависит от фантазии дизайнера. Основное их преимущество – мобильность и небольшой вес. Такой прибор можно погрузить в автомобиль и взять с собой на дачу.

Напольные нагреватели по внешнему виду разделяют на горизонтальные и вертикальные. В зависимости от их возможностей, выделяют стационарные устройства и поворотные. Угол поворота зависит от индивидуальных особенностей – от 90° до 180°. Эта особенность пришлась по душе большому числу покупателей. Также, особым спросом пользуются модели с дистанционным управлением, несмотря на более высокую стоимость.

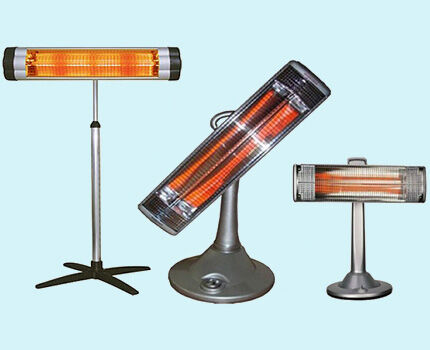

Напольные обогреватели

Напольные конструкции карбоновых обогревателей отличаются возможностью повернуть рабочую поверхность в нужную сторону, не перемещая сам прибор. Функция обеспечивается благодаря наличию поворотных механизмов

Удобство использования напольных приборов говорит само за себя – поставил и можно включать. Нет необходимости в монтаже. Разнообразие форм позволяет подобрать для своего жилища оптимальный вариант, гармонично сочетающийся с интерьером. Также, карбоновый обогреватель создает особую уютную атмосферу в комнате, словно для нагревания использовался камин.

Напольные обогреватели_2

Приборы напольного типа следует размещать строго на горизонтальных поверхностях. Причем, обогреватель должен находится на твердом покрытии в горизонтальном положении, чтобы избежать случайного падения

В целях безопасности карбоновые обогреватели напольного типа оснащаются функцией автоматического отключения. Она срабатывает при нагревании выше допустимой температуры или при опрокидывании прибора. Если хозяин случайно уронил работающий нагреватель, автоматическое реле выключит устройство.

Плоские или системы пленочного типа

Одной из разновидностей карбоновых обогревателей можно назвать устройства пленочного типа, работающие на основе карбоновых нитей, уложенных параллельно друг к другу. Осуществить монтаж таких пленок можно своими руками. Для этого потребуется тщательно рассчитать требуемую площадь нагрева, аккуратно нарезать пленку, не повредив при этом полоски с нагревательным элементом.

Карбоновая пленка

При самостоятельном монтаже пленочного обогревателя нужно тщательно измерить площадь для его монтажа, затем аккуратно отрезать необходимый размер пленки, стараясь не повредить нагревательные полоски. В противном случае испорченный кусок предстоит заменить целым

При монтаже важно, чтобы отрезки пленки не перекрывали друг друга. На места их расположения нельзя ставить мебель. Такая система утепления отлично справляется с функцией отопления лоджии или отдельного участка комнаты. КПД устройств достаточно высок – ведь генерируемое тепло не растрачивается впустую, оно направлено на предметы.

Устанавливать нагревательные карбоновые пленки можно на потолок, стену или пол. Производители предлагают усовершенствованные варианты устройств пленочного типа, оформленных в виде картин. На гипсокартонный каркас наносится декоративная отделка. Основное условие – не должно быть металлических деталей в таком оформлении.

Прибор с карбоновым нагревателем своими руками

Самодельное устройство, функционирующее по принципу карбоновой пленки, можно соорудить собственными силами из подручных материалов. Выполняя такую работу важно все заготовки хорошенько просушивать, проверять мощность, чтобы его безопасно было подключать в сеть и особое внимание уделить изоляции.

По утверждению самодельных мастеров, обогреватель, собранный своими руками не уступает в работе покупным аналогам. Для его изготовления понадобится эпоксидный клей, медные клеммы, провод с вилкой для подключения в сеть, графитовый порошок, 2 листа слоистого бумажного пластика.

Графитовый порошок

Графитовый порошок можно накрошить самостоятельно, отыскав для этого подходящий ненужный материал

Для получения графитового проводника предстоит смешать эпоксидный клей с графитовым порошком. Тщательно размешать смесь – именно она будет служить нагревательным элементом.

На подготовленный лист предстоит зигзагообразно нанести полученный проводник. Затем нужно клеем соединить между собой листы пластика, прикрепив к проводнику медные клеммы с разных сторон. Еще можно подключить терморегулятор, который поможет регулировать температурный режим после окончания сборки обогревателя.

Карбоновая самоделка

Прибор, собранный своими руками, прост в использовании. Для его сборки не потребуются какие-то особые детали, достать которые невозможно. Важно хорошо все изолировать и обязательно протестировать возможности созданной самоделки

Все тщательно скрепив, предстоит оставить заготовку для полного высыхания. Все контакты, провода и части, проводящие ток, следует качественно изолировать. После высыхания обязательно нужно измерить сопротивление устройства и рассчитать его мощность. Без этих испытаний категорически нельзя подключать прибор в сеть.

Карбоновый обогреватель: выбираем правильно

Карбоновый обогреватель является одним из безопасных устройств, способных на длительный срок службы. Конечно, при его правильном использовании. Он не сжигает кислород, не уменьшает уровень влажности в помещении, безопасен для детей, не выделяет никаких вредных газов, паров, ядовитых веществ.

Галерея изображений

Фото из

Опции - ориентиры выбора инфракрасного обогревателя

При подборе обогревательного прибора не последнее место стоит уделить дополнительным опциям, например, системе защиты от перегрева

Опции - ориентиры выбора инфракрасного обогревателя

Защитные системы напольных обогревателей

Немаловажным аргументом при выборе напольного переносного прибора является датчик опрокидывания, отключающий прибор в рискованных случаях

Защитные системы напольных обогревателей

Функции регулировки периода и режима работы

Для многих пользователей весьма важными дополнениями являются таймер и ручка, позволяющая выбирать режим и мощность работы прибора

Функции регулировки периода и режима работы

Пульт управления для потолочных и настенных систем

В комплектации настенных и потолочных вариантов важным по праву считается наличие пульта дистанционного управления

Пульт управления для потолочных и настенных систем

Опции - ориентиры выбора инфракрасного обогревателя

Опции - ориентиры выбора инфракрасного обогревателя

Защитные системы напольных обогревателей

Защитные системы напольных обогревателей

Функции регулировки периода и режима работы

Функции регулировки периода и режима работы

Пульт управления для потолочных и настенных систем

Пульт управления для потолочных и настенных систем

Безопасность карбоновых нагревателей доказана их успешным использованием с начала 2000 года. Более 15-ти лет практического применения приборов с карбоновым нагревательным элементом доказывают, что вреда здоровью они не наносят.

Виды обогревателей

Для дома многие потребители предпочитают покупать напольную модель обогревателя. Также, выбирают, чтобы у нее были функции поворота, регулировки мощности, автоматического отключения, защита от опрокидывания

Чтобы использование карбоновых обогревателей приносило только положительные эмоции, нужно правильно выбрать модель, подходящую конкретному потребителю. При выборе важно учитывать ряд особенностей:

  • где будет использоваться прибор – на даче, в квартире, офисе или другом типе помещения;
  • площадь, которую предстоит обогревать;
  • какой тип устройства более всего подходит в конкретной ситуации;
  • необходимая мощность;
  • наличие дополнительных функций и возможностей;
  • величина бюджета, выделенного для покупки.

Для покупателей, ценящих известность и репутацию фирмы производителя оборудования, стоимость будет несколько выше – за бренд предстоит доплачивать.

Виды обогревателей_2

Для офисных помещений выбирают потолочные и настенные модели. Такая конструкция позволяет создать оптимальный температурный фон для хорошей работоспособности персонала

Среди производителей карбоновых обогревателей наиболее популярны следующие приборы:

  • немецкие модели Zenet;
  • французские Noirot Royat;
  • турецкие UFO, Maximus, Sinbo;
  • китайские Polaris;
  • российские БиЛюкс.

Мощность устройств, их конструкция и обогреваемая площадь зависит от модели и производителя. Также, гарантийный срок обогревателей колеблется от 12 месяцев до 6 лет. Все зависит от фирмы производителя. Приборы различных марок с одинаковой мощностью способны справиться с обогревом разной площади. Этот факт следует учитывать при выборе подходящей модели, внимательно изучать сопровождающую документацию понравившейся модели.

Что касается цены, то традиционно самые дешевые варианты предлагают китайские фирмы. Их много и большинство из них не отличается высоким качеством. Поэтому покупатели предпочитают приобретать приборы известных производителей. Одной из надежных марок обогревателей, производимых в Поднебесной, являются приборы Polaris. Они пользуются доверием среди покупателей.

Виды обогревателей_3

Располагать обогреватель нужно на расстоянии 1 м от предметов мебели. Если в комнате не хватает места для правильной установки нагревателя, то лучше подобрать модель с настенным или потолочным креплением

Какой фирме отдать предпочтение – личное дело каждого покупателя. Главное, чтобы обогреватель соответствовал всем требованиям, предъявляемым к нему. Наиболее популярны модели, управляемые с помощью пульта, имеющие поворотные механизмы и оснащенные таймерами. Клиенты предпочитают комфорт, даже если за него предстоит немного переплатить.

Интересно, но многие пользователи карбоновых нагревателей говорят о благотворном влиянии инфракрасных лучей, генерируемых в процессе работы. Это касается улучшения кровообращения, облегчении протекания простудных заболеваний и болезней суставов. Важно правильно пользоваться обогревателем, чтобы себе не навредить.

Видео по карбоновым обогревателям

Ролик о правилах выбора обогревателей:

Видео-инструкция по использованию карбонового нагревательного прибора:

Видео о монтаже инфракрасной пленки:

Карбоновые обогреватели, излучающие инфракрасные лучи, способны качественно согревать мебель и людей, находящихся в зоне действия. Они весьма экономно расходуют электрическую энергию, максимально передают тепло окружающим предметам, не растрачивая его на подогрев воздуха. Срок службы карбонового нагревательного элемента составляет более 100 000 часов качественной работы. Главное, правильно подобрать нужную модель, учитывая особенности своего помещения и личные предпочтения.
