Водяной пол с подогревом под плитку

Читайте в блоге Хорошего Электрика.
Способ, о котором мало кто знает!

Стремление независимости в создании комфортных условий проживания не покидает ни одного из нас. Центральное отопление заставляет ждать своего появления в четко обозначенные сроки, поэтому многие предпочитают устройство альтернативных вариантов. В ванной и кухне наиболее оправдана установка водяного пола под плитку. Преимуществом такого способа является распределение тепла по всей поверхности и возможность контроля температурного режима, что позволяет предотвратить слишком горячие зоны. Помещение равномерно прогревается от самого пола до потолка.

То, какой теплый пол лучше – электрический или водяной, определяется индивидуально в зависимости от размеров помещения и финансовых возможностей владельца квартиры. Первый вариант считается экономичным в эксплуатации, ведь огромные счета за энергию никого не могут порадовать. Однако его монтаж требует больше сил и времени. Но, несмотря на все преимущества и недостатки, водяные и электрические тёплые полы одинаково востребованы.

Устройство водяного пола под плитку

Кафельный пол всегда ассоциируется с холодом, поэтому обогрев такого покрытия будет оправдан на 100%. Схема укладки водяного пола своими силами довольно проста, однако этот процесс требует немалых трудозатрат. Чтобы он прошел быстро, а результат вас порадовал, следует придерживаться простых правил. Итак, пошаговая инструкция по монтажу пола под плитку включает этапы:

1. Подготовка основания: удаление старого покрытия, очистка пола от пыли, грязи и мусора. Если существует необходимость, пол подвергается выравниванию. Идеальная поверхность – залог последующего равномерного распределения теплого воздуха в помещении.

Тайна ЖКХ - экономитель воды!

Эффект и отзывы

2. Устройство теплоизоляционного слоя. Пол устилается сначала гидроизоляционной пленкой – она препятствует проникновению влаги. Затем укладывается термоизоляционный материал, толщина которого должна быть не менее 200 мм.

3. Монтаж демпферной ленты по периметру всех стен.

4. Укладка труб отопления возможна двумя способами:

  • По спирали – предполагает расположение подающего и возвратного трубопровода параллельно друг другу «улиткой». Теплая часть системы компенсирует охлаждение соседней трубы.
  • Параллельная – используется для небольших помещений, размещаются «змейкой».

Крепление осуществляется обыкновенной проволокой к арматурной сетке, которая располагается на термоизоляции. Шаг укладки – 15-30 см.

5. Подключение системы отопления. Один конец подсоединяется к подающему коллектору, а другой – к возвратному. Далее необходимо проверить работоспособность теплого пола. При подаче воды высокого давления не должно быть утечек.

6. Заливка бетона. Для обеспечения надежной защиты трубопровода от механических повреждений толщина стяжки под плитку должна составлять не менее 40 мм. После высыхания можно приступать к устройству напольного покрытия из кафеля.

Укладка плитки на теплый пол

Приступать к отделочным работам следует только после проверки системы и полного набора прочности бетона. Для отделки пола подойдет керамика, керамогранит, натуральный камень. Технология монтажа:

  1. Разметка основания. Кафель можно класть, начиная с середины помещения (чаще такой способ используется для маленьких комнат) или от угла.
  2. На поверхность м2 небольшим слоем наносится раствор, изнаночная сторона плитки тоже обрабатывается клеем и плотно прижимается к полу на несколько секунд. Равномерность обеспечит использование специальных пластиковых крестиков: они устанавливаются в швах с каждой стороны по 2 штуки. Толщина шва должна составлять 1-3 мм.
  3. Наносится затирка швов. Выполнение этого этапа требует особой аккуратности, правильное нанесение позволит скрыть недостатки и допущенные изъяны напольного покрытия.

Последовательность работ при монтаже кафеля на теплый пол не отличается от обычной укладки. Пользоваться системой отопления можно будет примерно через неделю после окончания.

Основные ошибки при устройстве водяного пола

Эффективная работа теплого пола зависит от качества выполнения каждого этапа инструкции. Главной причиной появления холодных зон является неравномерное распределение труб, то есть несоблюдение шага укладки. Помимо плохой интенсивности прогрева поверхности в процессе эксплуатации могут быть обнаружены и другие дефекты. Наиболее распространенные ошибки при монтаже теплого пола:

  • Приготовление смеси неправильных пропорций.
  • Принудительная сушка стяжки.
  • Неровное основание под бетонный слой.
  • Устройство слишком тонкой стяжки.
  • Заливка системы раствором без проведения гидравлических испытаний.
  • Использование некачественных материалов с целью экономии.

Четкое выполнение всех рекомендаций по монтажу своими руками водяного пола под кафель гарантирует положительный результат в виде качественной системы.

Пол с подогревом под плитку – идеальное решение проблемы с вечно-холодным покрытием. Устройство водяного пола лучше доверить специалисту, его услуги стоят в несколько раз ниже, чем вся система отопления. Вероятность допущения ошибок опытного мастера очень мала, тем более что большинство компаний предоставляют гарантию на выполненный монтаж. Стоимость работ по установке теплого водяного пола зависит от его производителя и материала изготовления. Также цена может быть выше при сложной конфигурации помещения, в котором планируется укладка, средняя составляет примерно 350 рублей за м2. Купить теплый пол – значит обеспечить комфорт в доме.

Теплый пол под керамическую плитку Enerpia X-L PIPE DW-060 будет стоить немного дороже обычного. Это уникальная энергосберегающая электрическая водяная система отопления. Основным элементом теплого пола является герметичная пластиковая труба, в которой находится кабель из сплава хрома и никеля, внутреннее пространство заполнено специальной жидкостью. Цена монтажа пола Enerpia X-L PIPE DW-060 намного ниже, так как применение этого обогрева полов не требует установки циркуляционного насоса и бойлера.

Водяной теплый пол своими руками -инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

  • Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
  • Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
  • Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
  • Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
  • Арматурная сетка или специальные модули для укладки труб;
  • Трубы, уложенные в контур определенной формы;
  • Бетонная стяжка толщиной не менее 5 см;
  • Финишное декоративное покрытие.

Технология укладки водяного теплого пола

Технология выполнения теплого пола

  1. Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
  2. На основание укладывают гидроизоляционную полиэтиленовую пленку. Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
  3. По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см. Излишки обрезают уже после заливки бетона.
  4. Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.

Подготавливаем пол к установке полистирольных плит

  1. На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.

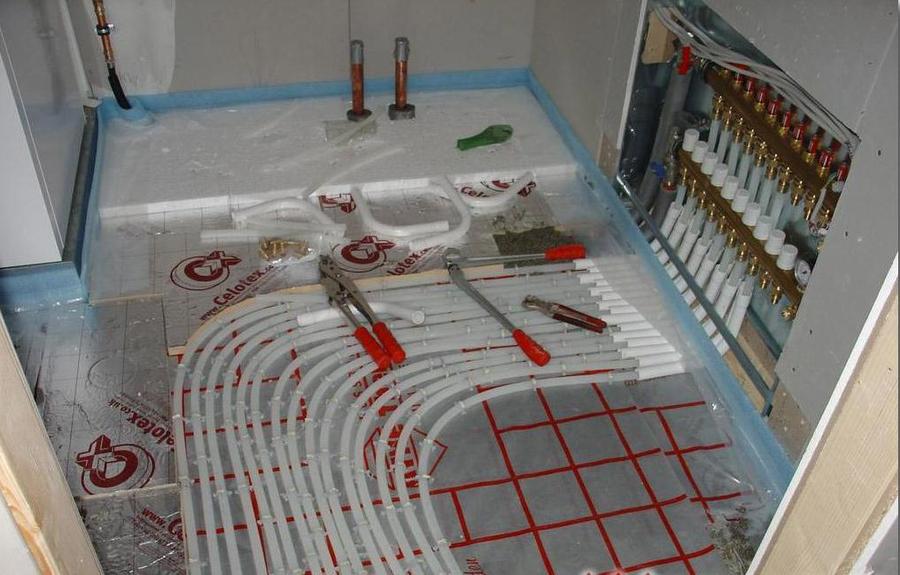

  2. Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
  3. Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
  4. Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения. Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.

Процесс укладки труб

  1. После укладки контура можно приступать к его подключению к системе. Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
  2. На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
  3. Подсоединяют трубы с фитингами к коллектору. При этом можно использовать различный диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
  4. Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.

Подключение теплого пола к системе

  1. В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
  2. Готовую систему теплого водяного пола нужно проверить на герметичность. Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
  3. Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
  4. В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.

Проводим опресcовку и балансировку системы

  1. Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
  2. Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
  3. Бетон набирает зрелость в течение 28 дней. При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.
  4. Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.

Выполняем стяжку пола и наносим финишное покрытие

Водяные теплые полы, залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.

Монтаж теплого пола VALTEC (теплый пол своими руками / статья, видео)

На данном видео подробно продемонстрированы все этапы монтажа водяного теплого пола VALTEC, начиная от установки коллекторного шкафа и заканчивая бетонной стяжкой. Ролик будет интересен для просмотра не только конечному потребителю или продавцу оборудования для инженерной сантехники, но и опытному монтажнику.

К настоящему времени технологии создания систем водяного напольного отопления настолько отработаны, что монтаж «теплого пола» можно выполнить, обладая минимальными строительными и сантехническими навыками. Полный набор необходимых для этого компонентов (его можно назвать конструктором для водяного напольного отопления) представлен в каталоге VALTEC.

Конечно, отправной точкой монтажа «теплого пола» «своими руками» должен быть профессионально выполненный проект.

Монтаж «теплого пола» начинается с установки в помещении коллекторного шкафа. в котором размещаются собранные в единый модуль насосно-смесительный узел и коллекторный блок. Подключение узла к высокотемпературному контуру осуществляется через шаровые краны.

Обычно основой для «теплого пола» служит перекрытие с черновой бетонной стяжкой. Поверхность должна быть горизонтальной и не иметь неровностей (иначе в петлях греющей трубы возможно образование воздушных пробок). Это нужно проверить с помощью строительного уровня, а при обнаружении дефектов их нужно устранить.

Когда поверхность готова, вдоль стен помещения раскладывается демпферная лента из вспененного полиэтилена. Она будет компенсировать расширение стяжки «теплого пола» при нагревании, а также послужит защитой от тепловых потерь через стены. Лента должна полностью перекрывать конструкцию пола по высоте, выступая за чистовое покрытие. Ее излишек обрезается после окончания строительных работ, перед монтажом плинтуса.

Затем пол покрывают пенополистирольными плитами. основная функция которых – исключить отток тепла в нижнем направлении. Если перекрытие под плитами может подвергнуться увлажнению снизу, то его предварительно застилают паронепроницаемым материалом. Сверху плиты ламинированы и имеют ряды выступов, бобышек, между которыми будут закреплены петли греющей трубы. Пазы по краям плит позволяют легко соединять их друг с другом.

Далее приступают к раскладке металлополимерной трубы. Ее схема и расстояние между трубами должны соответствовать проекту. Ведь, например, от шага укладки зависит теплоотдача напольного отопления. При выполнении изгибов труб рекомендуется пользоваться пружинным кондуктором. Это гарантирует от изломов и иной деформации трубы на сгибах.

После формирования контуров предварительно подогнанные по длине концы труб подсоединяются к распределительному коллектору с помощью обжимных фитингов. При обрезке труб и снятии с них фаски нужно пользоваться соответствующим инструментом – труборезом и калибратором. Монтаж фитингов требует лишь гаечного ключа.

После выполнения всех гидравлических подключений систему испытывают на герметичность (подают в контуры воду под давлением и проверяют на отсутствие течей). Если испытания прошли успешно, «теплый пол» заливают бетонной стяжкой. Раствор для нее приготавливают с использованием пластификатора. чтобы бетон потом не растрескивался при нагреве и охлаждении. Время затвердевания стяжки – 28 суток. По истечении этого срока «теплый пол» можно ввести в эксплуатацию.

Система напольного отопления от VALTEC комплектуется автоматикой различного уровня сложности. Установка на коллекторах электротермических приводов позволяет регулировать температуру в помещении при помощи комнатного термостата. Все эти устройства нужно подключить к разъемам размещенного в коллекторном шкафу коммуникатора. Это также не представляет особой сложности.

Чистовое покрытие пола может быть самым разным. Допускается монтаж «теплого пола» под плитку, паркет, ковролин, ламинат и т.д. Вид покрытия учитывается при проектировании водяного «теплого пола». Монтажнику и здесь необходимо соблюсти условия проекта. Следует помнить, что, например, ковер гораздо хуже проводит тепло, чем кафель.

Как и в случае любого другого оборудования, стоимость монтажа «теплого пола» при обращении к специалистам зависит от затрат времени и сложности операций. Технология монтажа «теплого пола» VALTEC минимизирует трудоемкость работ и требования к квалификации монтажника. В условиях, когда многие фирмы и бригады предлагают выполнить монтаж «теплого пола», цена является весомым аргументом в борьбе за клиента.

Наглядным пособием и инструкцией по монтажу «теплого пола» послужит видео-ролик, предлагаемый в помощь всем, кто работает с продукцией VALTEC.

А для проектировщиков созданы альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс, который дает возможность грамотно определить потребность помещений в тепле, теплотехнические и гидравлические параметры напольного отопления.
